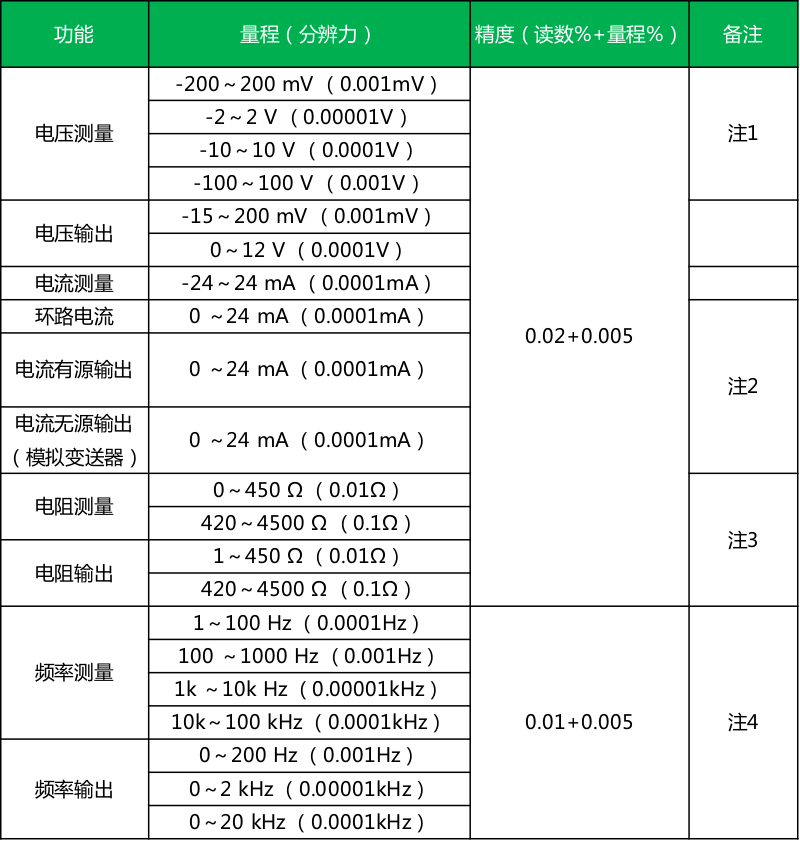

信號板指標
注1：電壓輸出最大負載：1mA或1kΩ，按負載輕的，允許容性負載。
注2：環路電源 ：24V ±0.5V （環路電流）
電流輸出最大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓
溫度范圍：18℃ ～ 28℃。
注3：電阻測量指4線測量，電阻測量指4線測量，2線、3線測量需另加0.02Ω的誤差；
電阻輸出指標是指在1mA ± 10% 或 0.1mA ± 10%的情況下。
電阻輸出全量程的技術指標：0.02 ± 0.01
電阻測量時的激勵電流：
400Ω：1mA ± 20%
4000Ω：0.1mA ± 10%
電阻輸出激勵電流范圍：
400Ω ：0.2mA～4.0mA
4000Ω ：0.05mA～0.4mA
溫度范圍：18℃ ～ 28℃
注4：頻率測量靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。
波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。
頻率輸出：方波，50%占空比，輸出幅值0.1V～10.0V可調。
溫度范圍：18℃ ～ 28℃。

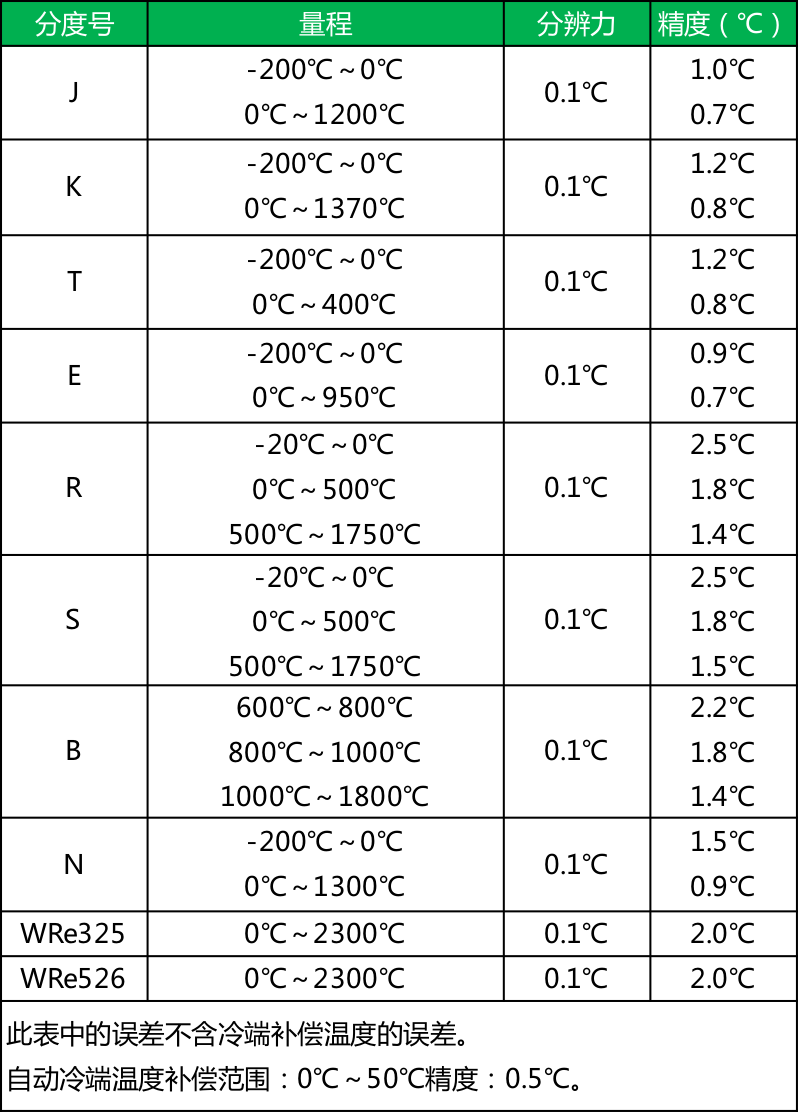

熱電偶指標：

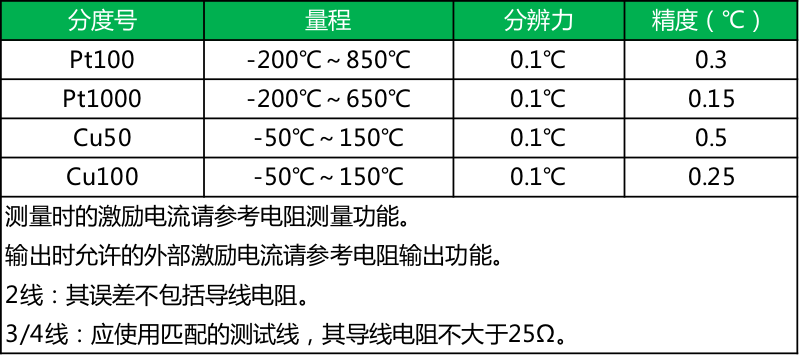

熱電阻指標：

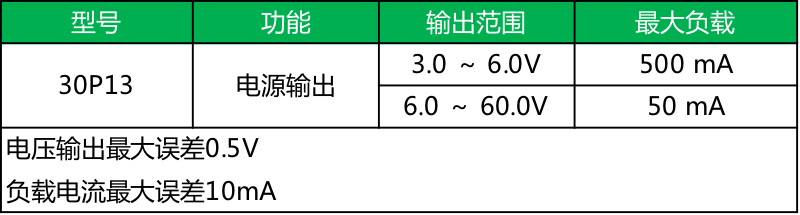

電源指標：
● 上述功能精度適用溫度范圍18~38℃。
● 上述功能中“電流輸出”均支持有源、無源輸出方式，20mA最大負載為1kΩ。
● 上述功能中“電流測量”均支持環路測量方式，回路電壓24V0.5V。
● 上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。
● 上述功能中“頻率測量”，測量靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波
形的誤差需另加5個計數，可直接測量市電頻率。
● 上述功能中“頻率輸出”，輸出波形：方波，正弦波等，幅值0~10V可調。
● 上述功能中“電阻輸出”，允許外界激勵電流0.15~4mA。
● 上述功能中“電壓輸出”均支持容性負載。
● 溫度補償標配PT100熱電阻（型號30A01），補償精度0.2℃、補償溫度范圍：-40℃～60℃。
● 可根據客戶需要添加新的熱電偶、熱電阻種類。
● 熱電阻指標為四線制指標。
● 產品尺寸：310mm*140mm*265mm（寬*高*深）
